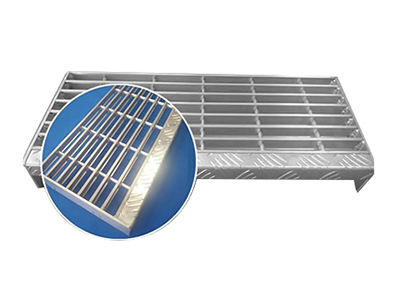

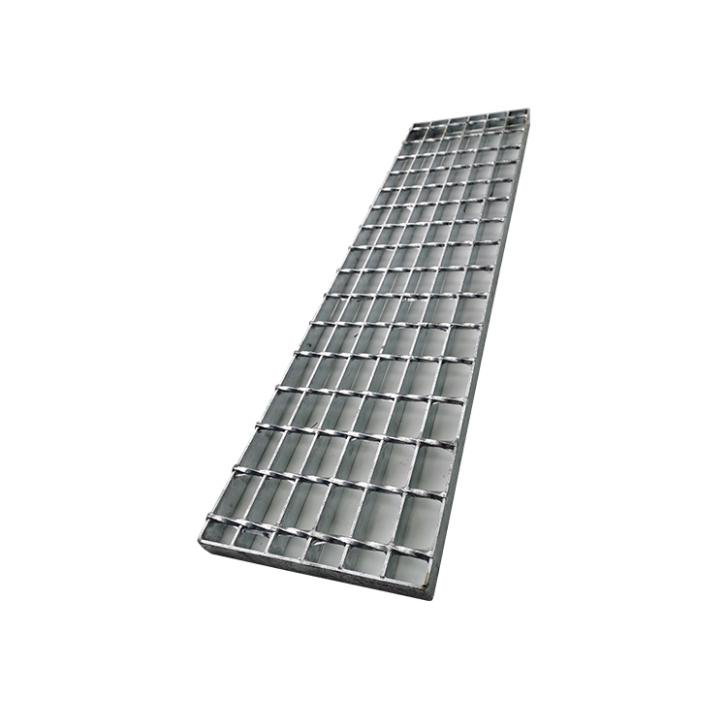

1、踏步板介紹
踏步板也稱為樓梯踏步板、鋼梯踏步板、梯踏板，是用于平臺的一種樓梯板，其安裝方式有焊接聯接和螺栓聯接兩種類型，焊接固定的踏步板可以直接焊接到梯梁上。

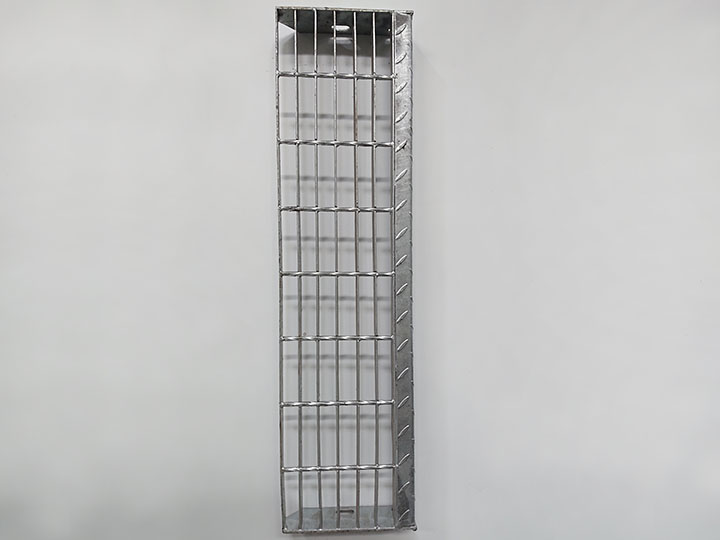

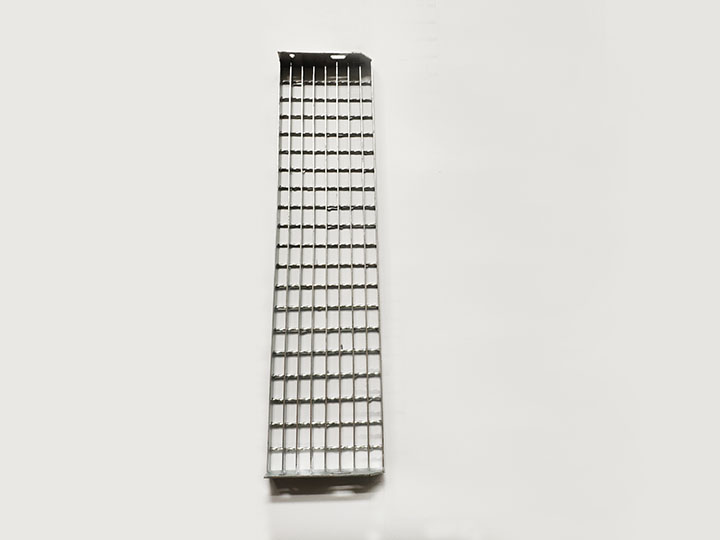

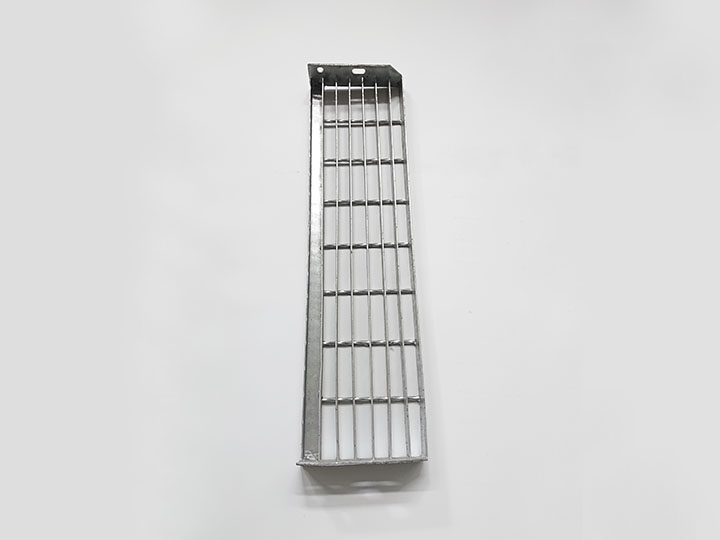

2、踏步板類型
3、踏步板補充說明圖

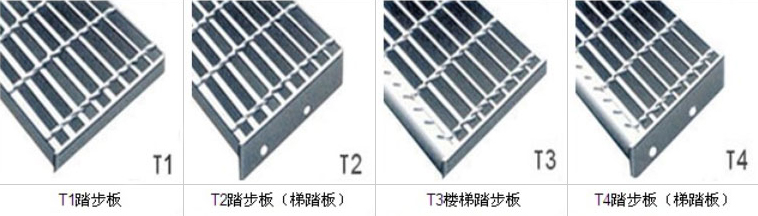

4、踏步板形式
|
型式 |
結構特點 |
|
T1 |
用于焊接安裝，兩端邊板采用與承載扁鋼相同的扁鋼包邊，沒有前護板 |
|

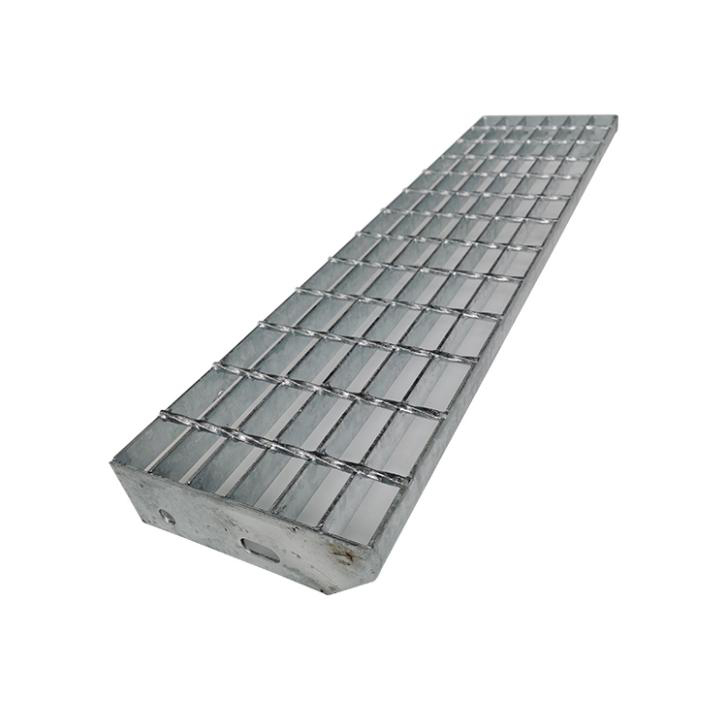

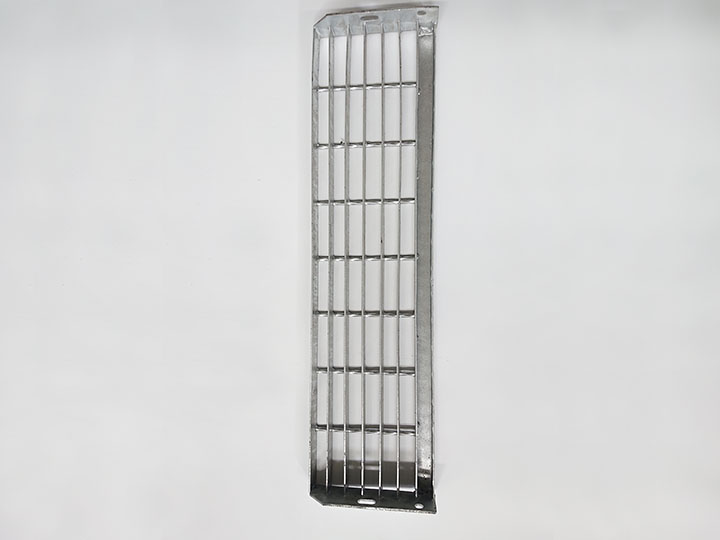

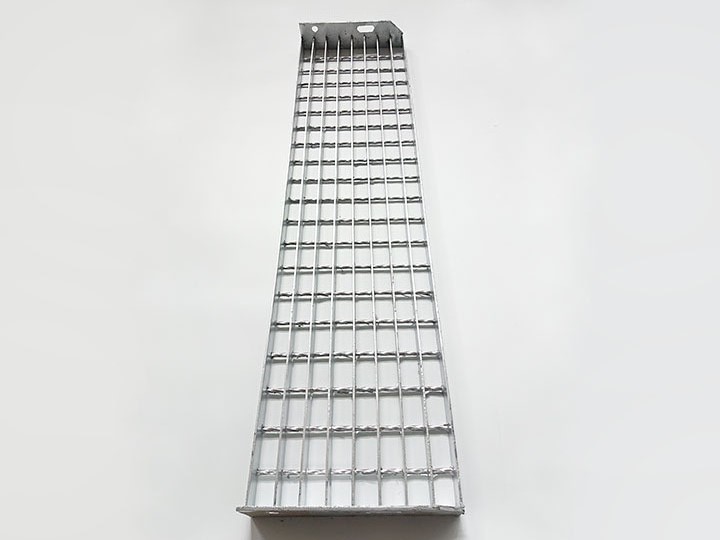

T2 |
用于螺栓安裝，兩端邊板通常采用65×5扁鋼包邊并開孔，沒有前護板 |
|

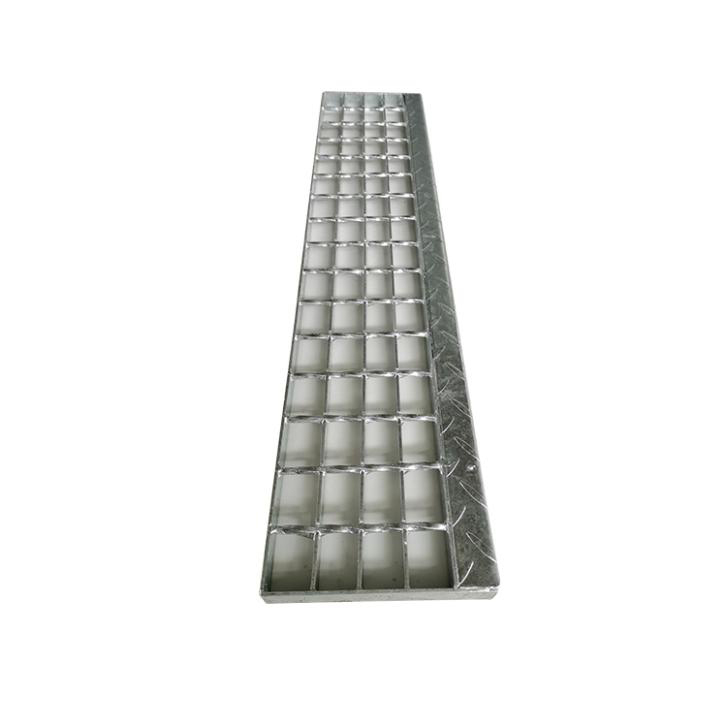

T3 |
用于焊接安裝，兩端邊板采用與承載扁鋼相同的扁鋼包邊，有前護板 |
|

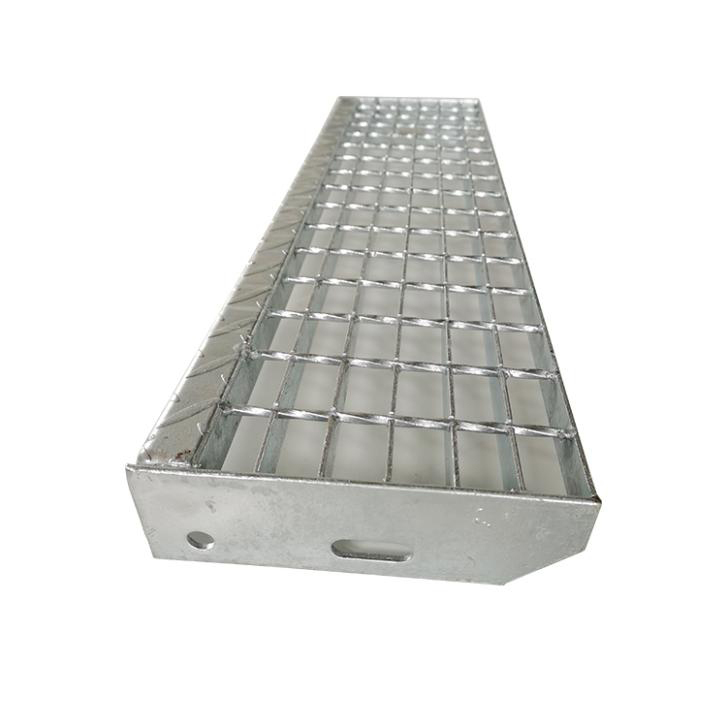

T4 |
用于螺栓安裝，兩端邊板通常采用65×5扁鋼包邊并開孔，有前護板 |

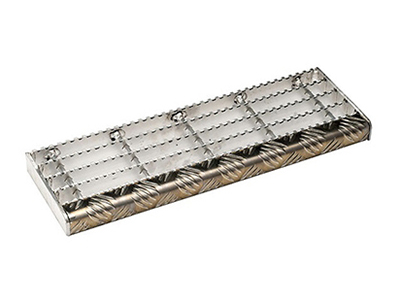

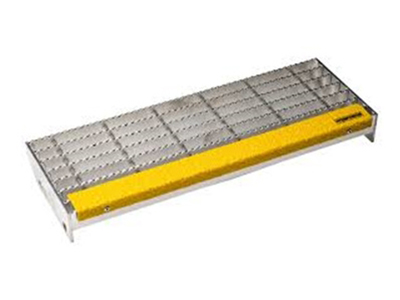

前護板可根據需方要求采用花紋鋼板、條紋鋼或其他防滑材料。

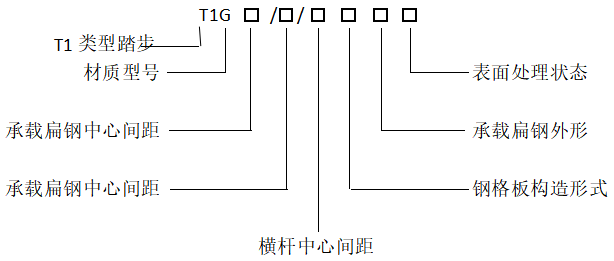

5、踏步板型號解析
材質類型：G為碳鋼
BG為不銹鋼
橫桿間距：100mm（中心間距）
50mm（中心間距）
橫桿尺寸：常用6×6扭絞方鋼
小規格鋼格板采用5×5扭絞方鋼
不銹鋼常用φ5mm圓鋼
扁鋼尺寸：常用20×3mm至75×6mm等多種規格
扁鋼間距：系列1 30mm（中心間距）
系列2 40mm（中心間距）
系列3 60mm（中心間距）
扁鋼類型：P為普通平面型（可略寫）
S為加強防滑的齒型
表面處理：G為熱浸鋅
U為表面不處理（可略寫）
舉例：T1G253/30/100PG以上規格是采用25×3普通平面型扁鋼，扁鋼間距為30mm，橫桿間距為100的熱鍍鋅T1`踏步板。
6、踏步板常規尺寸及說明
（1）常用樓梯寬度為700mm，800mm，900mm；寬度為600mm，寬度不宜大于1200mm。
（2）對于單人通過的樓梯，其兩斜梁或護欄之間的寬度應不小于600mm。
（3）當樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時，梯寬應增加到1200mm。
（4）踏步板采用鋼格板制作，鋼格板型號可根據附錄E來選用。
（5）樓梯踏步的突沿處應能承受1.5KN的荷載，當寬度不大于1200mm，該荷載作用在100mm×100mm面積上；當寬度大于1200mm，在每對稱的600mm處加荷載1.5KN，樓梯踏步板的撓度應不超過跨距的1/500。
（6）樓梯踏板和梯段平臺應具有良好的防滑性能。
（7）相鄰的上下兩塊樓梯踏步板的垂直投影的塔接部分應不小于10mm。

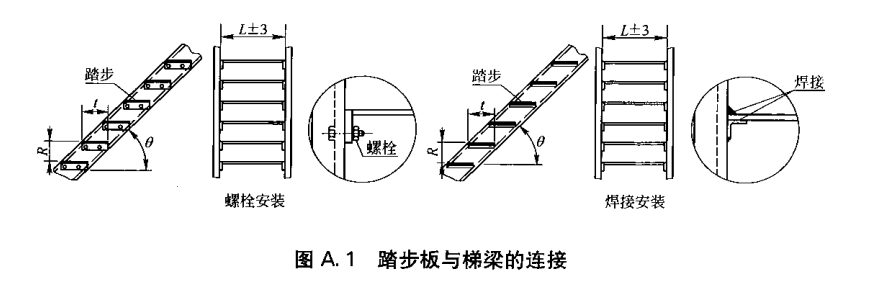

（8）踏步板與樓梯的鏈接采用焊接或螺栓固定，見圖A.1。采用螺栓固定時，螺栓規格不得小于M10。

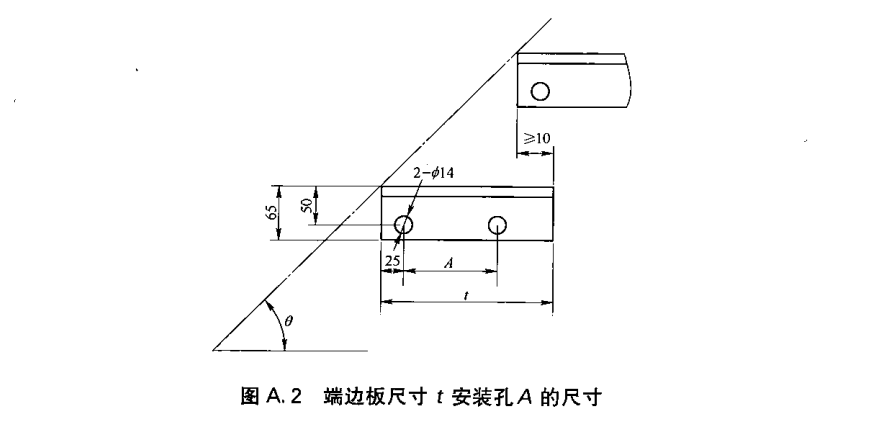

（9）踏步板采用螺栓連接的端邊板尺寸t安裝孔A尺寸見圖A.2及表A.1。
注：安裝孔也可選用25×14的長圓孔，以便安裝。
7、生產過程

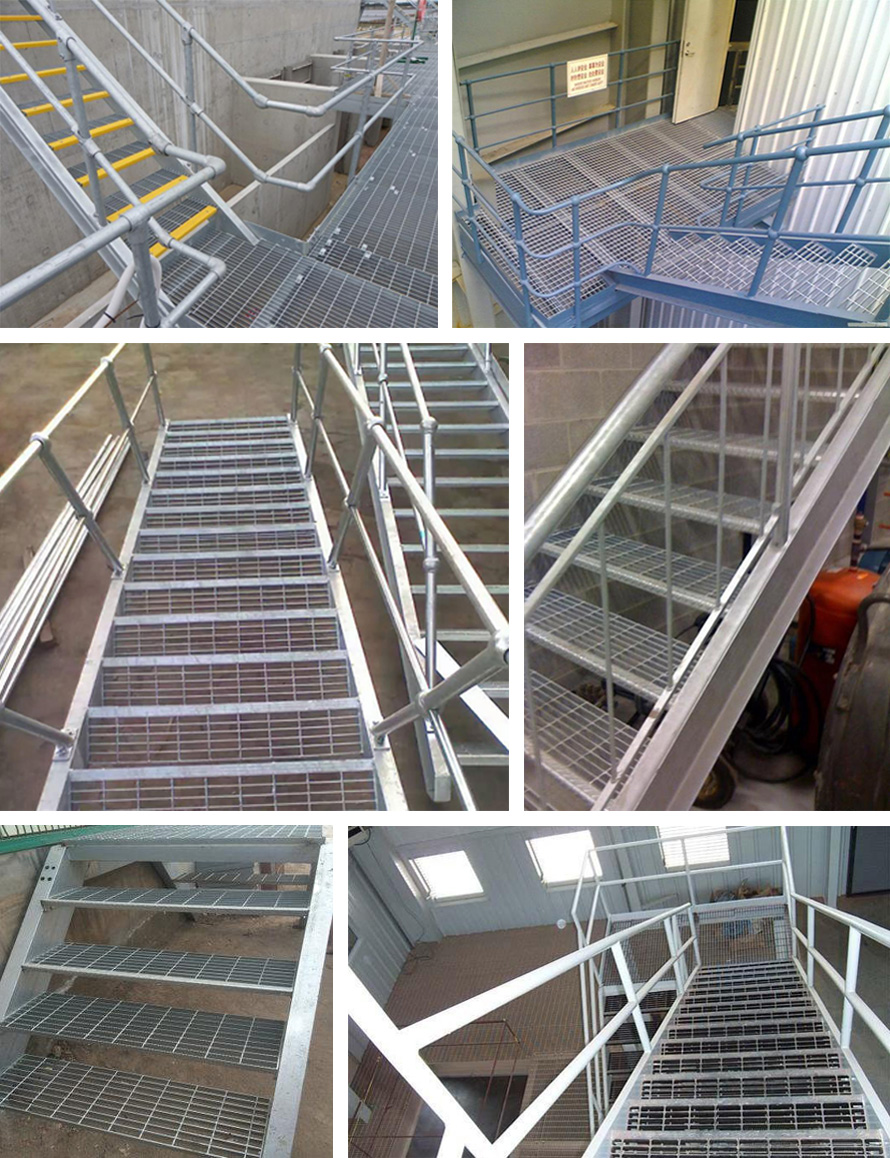

8、應用場景
踏步板的用途十分的廣泛，在電廠、水廠等工廠，和市政工程、環衛工程等領域的平臺、走道，影劇院、參觀平臺、停車場等大型場所地面平臺，均有廣泛的應用。
